日本原装三菱发电机不发电故障检查及排除方法

时间:2015-01-06 20:10  点击:
日本原装三菱发电机不发电故障检查及排除方法?
 日本 三菱发电机不发电,检查步骤及排除方法如下:
1、见图1,拆下电压调节器上F1(F+)、F2(F-)端子和Z1、Z2端子,测量F1F2绕组和Z1Z2绕组是否是通的,如果不通,需要接通绕组。

2、如果F1F2绕组和Z1Z2绕组都是好的,先做他励来判断故障是在哪里。他励方法:F1接12V电瓶正极、F2接12V电瓶负极,启动机组。
①如果能发电,可以判断励磁机和主机转子是好的,故障原因有:
a.可能是电压调节器坏,需要更换电压调节器。
b.如果更换电压调节器后还是不发电,对照接线图检查线路是否正确。
c.可能是失磁,把F1F2接回就可以发电了。
②如果不能发电,需要检查励磁机转子和主机转子。

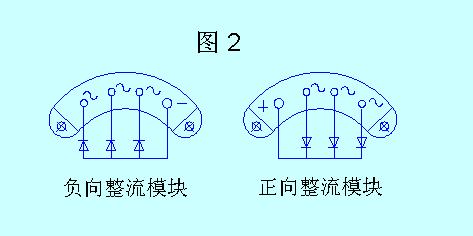

a.检查旋转整流模块,见图2,断开旋转模块上的绕组端头,测量旋转模块是否是好的,方法如下:选用万用表二极管档,如测量负向模块,红表笔放在模块公共端(公共端与主机转子绕组连接的),黑表笔分别放在三只二极管上,测量都是通的;反之黑表笔放在模块公共端,黑表笔分别放在三只二极管上,测量是不通的。测量正向模块方法则反之。如旋转模块有短路或开路,需要更换。
b.检查励磁机转子,测量励磁机转子电阻,绕组三根线,测量任意二根。三相绕组电阻值要平衡,如果相差大,可能绕组有匝间短路现象,需要更换绕组;如果不通,发电机不发电,需要更换绕组。
c.测量主机转子绕组。如果电阻值比正常电阻值小很多,可能绕组有匝间短路现象;如果不通,发电机不发电,需要更换绕组;如果转子绕组对地了,电压会低或不发电。
d.测量压敏电阻,如果压敏电阻短路,发电机不发电,更换压敏电阻。在野外没有压敏电阻情况下,需短时应急发电,可以暂时取消压敏电阻(压敏电阻起保护作用)。
